LVR低压线路调节装置
针对供电半径长、负荷变化大的电网台区或终端用户，存在供电电压不稳定的现象。武汉欣和开元电子有限公司推出了LVR电压调节装置，可有效解决台区及用户末端电压不稳定的问题，保证供电电压正常，其投资成本低，建设速度快，改善效果好。
产品特点
● 采用多组大容量继电器换相切换，换档快，可实现多级电压的补偿调节；
● 调压切换过程中采用晶闸管过零投入旁路主回路，损耗低，寿命长，输出无冲击；
● 调压切换过程中电网不中断，电压及电流不突变；
● 调压、旁路可手动切换，采用磁保持接触器旁路装置，其容量为负荷容量的2倍；
● 设备自带温控风扇，根据环境温度自动进行强迫风冷；
● 设备调压效率高，不调压时自动处于旁路模式，以便节能；
● 输入电压低至150Vrms，仍可按额定容量工作；
● 最低维持电压为90Vrms，低于维持电压后停止输出；
● 带输出过载保护，输出短路保护；
● 带内部变压器过流、过温保护，内部出现短路等故障时，可保障设备处于安全状态；
● 采用先进的ARM+FPGA双处理器进行智能控制、保护、设置参数等；
● 自带电容（可选），根据负载情况自动实现过零投切，并有电容组的过流保护；
● 自带SVG（可选），根据负载情况自动实现无功补偿、谐波补偿、三相负荷不平衡补偿等功能；
● 配置触摸屏，方便状态显示及参数设置；
● 配置以太网及485接口，可实时观测波形等数据，并可扩展WIFI模块、GPRS模块。
技术参数
项目 | 参数 | |
输入电压范围 | 150~260V（相电压） | |
额定输出电流 | 单相（100A,300A,600A）三相（100A,300A,600A） | |
输入频率范围 | 45HZ~55HZ | |
供电电源相数 | 单相或三相 | |
额定输出电压 | 220V/380V | |
每档切换时间 | <0.2s(切换过程不断电，即失压时间为0) | |
调压精度 | 5-10V | |
保护方式 | 过流保护 | 自动模式时输出电流超过过流设置点时，会自动切换到旁路状态，小于过流点5min后切回自动状态，此过程不会断电 |
温度保护 | 变压器工作温度超过温度设置点时，会自动切换到旁路状态，温度低于阀值后切回自动状态，此过程不会断电 | |
瞬时过压保护 | 采用避雷器，实现雷电过电压和操作过电压保护 | |
短路保护 | 装置发生短路时，会自动切换到旁路状态 | |
运行模式 | 自动调压运行模式+旁路运行模式+无功补偿（选配） | |
控制方式 | 跟踪输出电压，动态调节补偿电压，自动运行 | |
监控方式 | 触摸屏 | |
通讯接口方式 | 网口（标配），RS485（标配），GPRS公网无线通讯（选配） | |
相对湿度 | 5~95%，无凝露 | |
工作温度 | -10~40℃ | |
LVR储存运输温度 | -20~70℃ | |
海拔高度 | ≤2000m | |
防护等级 | IP43 | |
外壳材质 | 户外壳体，表面静电喷塑处理 | |
冷却方式 | 自然冷却+温度自控强迫风冷 | |

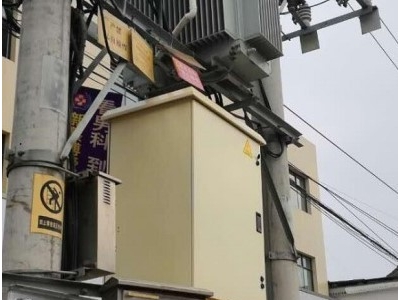

安装方式 | 户外（杆上支架安装、平台落地安装） | |
