产品概述

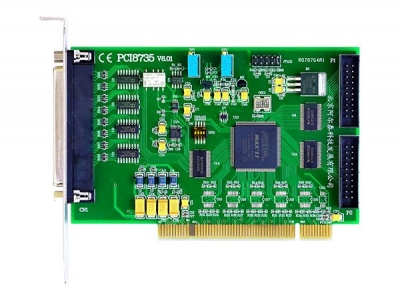

本卡是一种基于 PCI 总线的数据采集卡，500KS/s 12位 32路模拟量输入；带DIO功能
可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插 槽中，构成实验室、产品z量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过 程监控系统。它的主要应用场合为：
电子产品z量检测
信号采集
过程控制
伺服控制
指标参数
模拟量输入 | 通道数 | 单端32路/差分16路 |
精度 | 12位 | |
采样频率 | 500KHz | |
通道切换方式 | 首末通道顺序切换 | |
AD量程 | ±10V，±5V，±2.5V，0～10V | |
程控增益 | 1、2、4、8倍（默认）或1、2、5、10倍 或1、10、100、1000倍 | |
模拟输入阻抗 | 10MΩ | |
数字量 | 输入 | 16路 高电平的低电压；2V 低电平的高电压：0.8V |
输出 | 16路 高电平的低电压；2.4V 低电平的高电压：0.5V 上电输出：低电平 | |
电气标准 | DI：TTL兼容 DO：TTL兼容 |
产品配件
1. 37针壳：1套
2. 20P 2.54压线头：2个
3. 产品光盘：1张
4. 保修卡：1张
5. 合格证：1张
